射頻連接器插損的計算與真相——一條線損失了多少秘密？

01 “插損”到底是啥？

如果說射頻信號是一條奔騰的河流，那么**插損（Insertion Loss）**就是你在河中放了一塊石頭，水流繞過時，總會被消耗一部分能量。

插損越大，信號就越虛弱，設備性能就越打折扣。就像開會時，領導說一句話，經過層層傳話，最后傳到你耳朵里已經是“聽個響”。

所以，搞射頻的人對插損的敏感程度，堪比對錢包余額的敏感。
在德索連接器工廠，我們經常碰到客戶一開口就是：“你們這個連接器的插損是多少 dB？”——好像這是唯一的靈魂拷問。

02 插損的基本公式 ??

其實，插損并不神秘，它的計算公式很簡單：

IL(dB)=?20?log?10(PoutPin)IL(dB) = -20 \cdot \log_{10}\left(\frac{P_{out}}{P_{in}}\right)

其中：

  • IL(dB) ：插入損耗，單位是分貝（dB）

  • P_in ：輸入功率

  • P_out ：輸出功率

?? 通俗點說：輸入多大，輸出剩多少，通過對比來算損耗。

舉個例子：

  • 輸入信號是 1W

  • 輸出信號剩下 0.9W

  • 插損 = -20 × log10(0.9/1) ≈ 0.46 dB

看似小小的 0.46 dB，在高頻通信里，可能就意味著“信號能不能傳到火星”。

03 影響插損的因素 ??

插損不是憑空產生的，它背后有一堆小妖怪：

  1. 接觸電阻

    • 接觸面粗糙、鍍層差，都會讓信號“磕磕碰碰”。

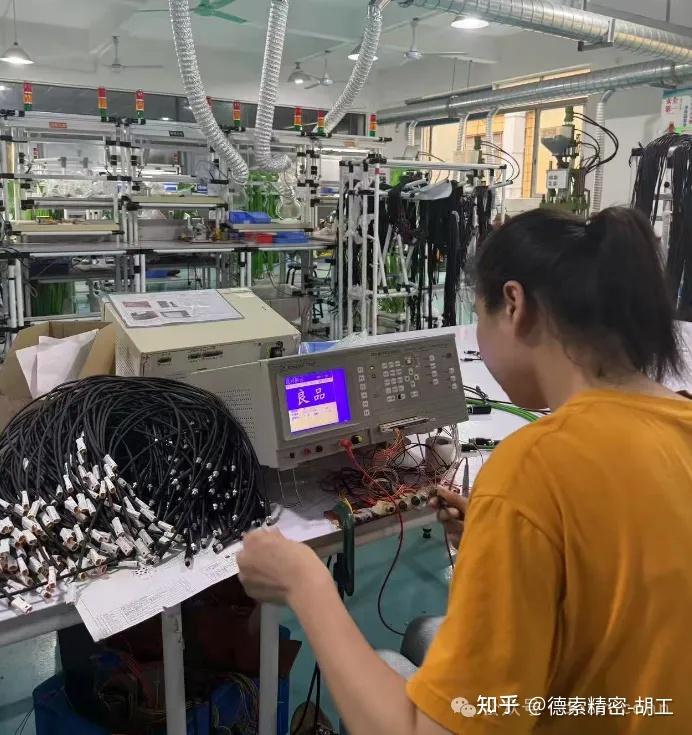

    • 在德索連接器的生產線上，我們常說：表面處理就是顏值管理，不光好看，還關乎信號順滑。

  2. 介質損耗

    • 絕緣材料不純，信號走一段路就像“掉進棉花堆”。

  3. 頻率越高，損耗越大

    • 高頻信號就像“怕冷的貓”，稍微有點干擾就蜷縮起來。

  4. 連接次數

    • 插拔多了，接觸面磨損，插損自然升高。

    • 這也是為什么軍工、航空客戶會指定“插拔壽命 500 次以上”的標準。

04 表格對比：插損與應用的關系

應用場景 插損要求 典型數值范圍 德索工廠經驗
5G基站 極低（信號衰減敏感） ≤0.2 dB 采用高精度SMA、N型連接器
汽車?yán)走_(dá) 中等偏低 0.2–0.5 dB Fakra/HSD嚴格測試
消費電子 中等（可容忍一定損耗） 0.3–0.8 dB IPEX、MMCX常用
衛星通信/軍工 極低（容錯率極?。?/td> ≤0.15 dB 定制級SMP、特殊材質

?? 這張表，在德索工廠的客戶方案會上，幾乎是“必點幻燈片”。因?yàn)椴煌瑘鼍跋?，插損不是絕對的敵人，而是需要“被管理”的變量。

05 工程師的困境與選擇

知乎網友經常問：“插損是不是越小越好？”
答案是：不一定。

  • 插損小，往往意味著成本更高、工藝更復雜。

  • 某些場景（比如消費級耳機），0.5 dB 和 0.3 dB 的區別，消費者根本聽不出來。

  • 但在衛星通信里，0.1 dB 就可能是“生死線”。

這就像挑伴侶：

  • 有人要求顏值、學歷、家世全滿分。

  • 有人只要聊得來、過得去就行。
    ——關鍵是你需要什么。

德索連接器的態度很簡單：幫客戶在性能和成本之間，找到平衡點。

06 結尾：插損背后的哲思

插損其實也是人生的隱喻。

  • 每一次傳遞，總會損耗一些力量。

  • 但只要通道足夠順暢，損耗也未必是壞事。

作為一個在德索工廠工作 8 年的工程師，我常常覺得：
我們做的，不只是降低插損，更是在降低客戶的焦慮、項目的風險。

射頻世界里，沒有零損耗。人生也是。
重要的不是“有沒有損耗”，而是“有沒有在關鍵時刻，穩穩送達”。

?? 作者：Ken | 德索工廠工程師
?? 如果你想進一步聊聊射頻連接器的插損與測試，我很樂意和你分享更多車間里的小故事。
