德索小編，今天要為大家介紹的是一款新的sma連接器產品，這款產品由知名廠商安費諾推出，此款產品的推出也讓sma產品家族再次壯大。這款新的sma連接器產品具有哪些特征呢，又有什么優勢呢，下面德索小編就來詳細為您介紹一下這些知識。

新的SMA連接器具有抗扭力結構，它允許用戶通過扳手鉗住器件，同時向下扭轉連接螺母去和另外一個連接器組合。

這有助于保證整個組件不被扭轉，從而防止安裝過程中雙方電纜和連接器的損壞。

SMA連接器的鍍金連接器結構上附有一個鈍化不銹鋼連接螺母。這些連接器都有直角版本可供選擇，可適用于0.085型貼合電纜和0.141型貼合電纜。電纜現有6、7、8、9、10、12、18、24和36英寸，以及0.25、0.50、1.0米等多個標準長度可供選擇。客戶也可以自定義長度。

安費諾射頻公司抗扭力不銹鋼連接器和電纜組件最高可適應18 GHz的功率，使其非常適合高頻應用。

好了，關于這款新型的sma連接器產品信息就介紹到這了，如果您對文中提到的內容，還有什么不明白的地方，可以向我們發送郵件進行咨詢，郵件地址： dosin2005@dosin-china.com，我們會在收到郵件后及時安排工防師解答您的疑惑。德索五金電子，有大量的sma連接器產品現貨供應，同時接受sma連接器產品的大批量定制，全方位滿足您的產品需求，交期及時，無需排單，一年質保，歡迎前來采購。

德索除了有大量sma連接器之外，還有其他各種全品類的連接器、端子、線材相關的產品，生產流水線成熟，ISO認證，符合國際環保要求，值得您的信賴。我們的唯一官網地址不要記錯額：http://15800.cn/。

本文來源：http://15800.cn/7707.html

關于sma光纖跳線的連接器結構和線纜材質知識，您了解多少，作為連接器行業的一員，筆者認為了解這些知識是十分必要的。下面，德索五金電子工防師就來為您詳細的講解一下SMA光纖跳線的連接器結構和線纜材質知識，希望我們的講解對您有所幫助。

SMA光纖跳線是一種比較特殊的光纖跳線，它采用的是SMA連接器，這種連接器的插芯由陶瓷或者金屬制作而成，其中由金屬制作而成的連接器插芯比較常見，可以分為SMA905與SMA906兩種。今天本文中德索五金電子將重點講講SMA光纖跳線的優勢、連接器結構以及解決方案。

SMA光纖跳線的連接器結構

如下圖所示，SMA光纖跳線的連接器有帶金屬套圈(帶凹槽和不帶凹槽)、帶氧化鋯套圈和帶延長尾座這三種類型，它們的結構各不相同，具體詳情如下：

SMA光纖跳線的特點和優勢

SMA光纖跳線的光纖安裝采取無縫真空熱凝方式，在套管外還配備有阻燃PVC，以達到防潮防火等功能，并且它的端面使用超精密加工,因此具有損傷閾值高、插芯同心度高等多種優勢。

SMA光纖跳線的連接頭內部采用無膠工藝的環保工藝，進一步增強光纖的散熱效果和使用壽命，完全滿足激光焊接、切割等較高功率傳輸?shù)氖褂眯枨?。除此以外，SMA光纖跳線與傳統光纖跳線的最大區別在于它具有不繡鋼軟管和不銹鋼編織絲，這兩種材質可以很好地保護光纖。

SMA光纖跳線的參數

下表中列出了SMA光纖跳線的傳輸參數、孔徑和最小彎曲半徑等信息，可供參考：

SMA光纖跳線的線纜材質類型

SMA光纖跳線有三種線纜材質，即PVC、LSZH和OFNP,它們的阻燃性能和特點各不相同，例如OFNP材質的SMA光纖跳線的阻燃效果最佳，以下是具體詳情：

好了，關于SMA光纖跳線的連接器結構和線纜材質知識就介紹到這了，如果您對文中提到的內容，還有什么不明白的地方，可以向我們發送郵件進行咨詢，郵件地址： dosin2005@dosin-china.com，我們會在收到郵件后及時安排工防師解答您的疑惑。德索五金電子，有大量的sma連接器產品現貨供應，同時接受sma連接器產品的大批量定制，全方位滿足您的產品需求，交期及時，無需排單，一年質保，歡迎前來采購。

本文由德索五金電子bnc連接器廠商(http://15800.cn/ )轉載自網絡。了解更多bnc連接器相關的技術文章請百度搜索“德索電子”，在我們的資訊頻道上，每天有工防師為您編撰的連接器相關的技術文章，滿足您的求知需求。如需采購bnc連接器相關產品，可以上我們的bnc專題頻道，了解具體的bnc產品詳情，定不負所望。

在消費監控市場中，很多商家在向用戶推薦監控產品時總是忽略監控顯示的環節。經過筆者調查發現，這監控顯示并非商家有錢不賺，而是在這行業中存在著這樣一個公式：監視器=顯示器。

當你去中發等電子市場詢問監控產品時，許多商家都會擺出幾款樣機，而此時你看到的圖像都是通過顯示設備呈現的，注意，筆者的用詞是顯示設備而并非顯示器。在行業中，嚴格來說顯示設備應為監視器，但出于消費類市場的考慮，顯示器充當監視器的現象就不足為奇了。

筆者之前曾寫過一篇關于DIY家庭監控系統的文章，部分網友認為顯示設備部分并沒有做細致的介紹，那今天我們針對顯示設備搭建的問題開一期專欄，告訴大家DIY家庭監控時，顯示器如何充當監視器來使用。

我們還是以模擬監控系統為例，在多點布控下，前端監控攝像機采用模擬設備，搭配后端的DVR進行記錄存儲。究竟顯示器能否當監視器用，就得看DVR上的VGA接口是否給力啦。以筆者所接觸和測試到的DVR來說，大部分?jǐn)?shù)字硬盤錄像機都支持VGA接口，即便是初次接觸監控的人來說，按照電腦顯示器的針與DVR對接就能實現。

VGA接頭與NBC接頭對比

顯然，簡單的連接就能讓顯示器變監視器，還真有點”一秒變格格”的架勢。下面將顯示器連接電源，然后用BNC接頭的線將攝像機與DVR相連。在此，筆者告訴一些初學者連接接口的方法，簡單地說，監控攝像機必然對應的是視頻輸入接口，以4路DVR來說接口的序號完全依照個人的喜好。

自己看，硬盤錄像機上還有BNC接口的視頻輸出口，這個話題就要重回到我們對顯示設備的理解啦。言歸正傳，我們說一說關于BNC接口的顯示設備。

無論從概念上還是應用上來說，但凡叫監視器的都有BNC接口，這是行業內一位安防工防師給筆者做出的最通俗的解釋，原來這么長時間以來，將二者區分的最好方法就是BNC接口。

DVR硬盤錄像機上VGA與BNC接口

在DVR和監視器的接口中，我們很容易找到BNC接口。與傳統的視頻接口相比，它連接非常緊，不必?fù)?dān)心接口松動而產生接觸不良。在連接時，BNC接頭有個卡槽，將視頻線對準后插入接口內，旋轉到卡槽中。另外，BNC接頭可以讓視頻信號互相間干擾減少，可達到最佳信號響應效果。

BNC多用于安防行業監視器傳輸視頻信號和有線電視室內墻壁接口，從應用領域上來說，BNC在視頻監控領域有著獨一無二的地位。那么對于消費類監控顯示來說，購買專業監視器是否劃算呢?我們接著往下看。

我們以同一品牌的顯示器和監視器作比較，通過下面的參數對比我們看不出技術上的差異，但是從產品價格上來說，二者差值1000元。當然監視器比顯示器的壽命要更長，耐高溫或惡劣環境要更游刃有余。

今天筆者從BNC接口方面給大家介紹了顯示器和監視器的區別，同時也讓初次進入安防領域的人用顯示器VGA接口連接DVR，在后續的欄目中筆者還將圍繞家庭安防或DIY方面為大家介紹相關內容。

bnc產品專題地址：http://15800.cn/rf-connectors/bnc-connectors/(點擊一下，立馬進入，產品圖紙齊全，分類清晰，方便您的采購!并附有相關的bnc技術文章展示，讓您全方位了解bnc系列的產品。)

本篇文章轉自電子發燒友網站，意在分享給本網的用戶查閱，內容比較專業生僻，如果您閱讀過程中有存在疑惑的地方，可以撥打我們的電話向工防師進行咨詢，咨詢熱線電話：0769-81153906。

一、UML圖：

1、所有的連接器都要實現Connector接口，必須創建Request對象和Response對象，httpConnector作為默認連接器，肯定也是要實現Connector接口的，同時httpConnector. createRequest方法創建了Request對象，httpConnector. createResponse方法創建了Response對象;

2、httpConnector接收到客戶端請求后，解析請求參數、解析請求header信息、創建Response和Request對象如果放在Connector里面處理，勢必會影響到后續其他客戶端請求的及時響應，因此tomcat采取了HttpProcessor對象來進行這些后續處理，而且HttpProcessor是在單獨的線程里面運行，不會卡住主線程，再有新的客戶端請求到達時，會創建新的HttpProcessor對象并開啟新的線程運行，這樣就能保證連接器能高效及時的響應客戶端請求;

3、httpConnector類維護著一個HttpProcessor的實例池，同時還有池的最小和最大個數的變量，如下：

在start方法啟動連接器時，會初始化minProcessors個HttpProcessor對象放到processors池子里面：

創建HttpProcessor對象時，如果池子里有未使用的HttpProcessor對象，則直接從池子里面取，如果當前正在運行的HttpProcessor對象大于最大個數，則丟掉請求不處理，否則創建一個HttpProcessor對象并放到池子里，然后返回這個HttpProcessor對象：

1、Request對象封裝了客戶端的請求信息，Response對象封裝了返回給客戶端的響應信息;

2、HttpRequestImpl類是Request接口的實現類，cookies數組成員變量存儲了請求的cookie信息，headers變量是一個hashMap類型，存儲了請求head信息的鍵值對，parameters存儲了相關參數的鍵值對，這是一個ParameterMap類型的hash表類型，比hashMap封裝擴展了鎖定屬性;

3、為避免servlet程序員拿到request對象，因為權限過大而造成安全問題，這里采用了門面模式封裝了一個HttpRequestFacade對象，其所有功能都委托給Request對象實現，但是HttpRequestFacade提供的接口有限，將其提供給servlet程序員不會造成安全問題;

4、同樣的，HttpResponseImpl類是Response接口的實現類，HttpResponseFacade作為HttpResponseImpl的門面對象提供給servlet程序員使用，從而很好的解決了安全性問題;

二、流程分析：

1、httpConnector連接器實現了Runnable接口，也就是說他是運行在一個線程里面的，run方法作為線程的運行方法，首先調用ServerSocketFactory.createSocket創建一個ServerSocket對象，并且默認在8080端口上監聽，然后調用ServerSocket.accept在8080端口等待客戶端請求并阻塞線程;

2、如果有客戶端連接請求到達，則httpConnector從accept處返回，然后調用CreateHttpProcessor創建HttpProcessor對象;

3、在創建HttpProcessor對象時，在HttpProcessor構造函數里面創建HttpRequest對象和HttpResponse對象;

4、httpConnector在調用CreateHttpProcessor后，會將服務器與客戶端連接的socket對象賦值給HttpProcessor對象，然后調用HttpProcessor.start方法，由于HttpProcessor也實現了Runnable接口，因此在start方法里面就將HttpProcessor放到線程里運行;

5、HttpProcessor線程的run方法里面，首先獲取剛才賦值的socket對象(如果socket為null則會阻塞到socket被賦值)，然后對request請求調用parseConnecTIon, parseRequest, parseHeaders解析請求信息并設置request的成員變量;

6、最后將request和response對象傳遞給Container.invoke方法，將后續的請求處理交給Container容器處理;

關于“默認連接器的UML圖和流程分析”就介紹到這了，更多關于連接器的專業技術文章，德索工防師會陸續整理更新發布在我們的資訊頻道上面。德索五金電子，是一家專業的電子連接器制造商，至今已有十三年的連接器生產設計歷史，我們所產的連接器銷往全世界40多個國家和地區，深受國內外用戶的好評。同時，德索的連接器產品均通過了ISO認證，符合國際環保要求，值得每一位用戶的信賴。

德索主打的射頻連接器已經名聲在外，口碑持續發酵，銷量節節攀升，市場占有率不斷擴大，目前可以說是射頻領域中的佼佼者。任何您想要的射頻相關產品，比如bnc、sma、smb、mmcx、f頭、n頭等，均接受大批量定制的服務，自有生產基地，無需排單，交期及時。

本文來源：http://15800.cn/7653.html

對于板級SMA頭連接器參數提取方法您知道多少，下文中，德索五金電子工防師將會針對“板級SMA頭連接器參數提取方法”做一些分析，希望我們的分析對于您了解sma頭連接器有一定的幫助。

一、 前言

射頻微波及高頻高速測試中，SMA 接頭扮演著相當重要的一個角色，它連接了測量儀器與待測電路，可以說是測量儀器與待測電路之間的橋梁，而在傳統中的一般高速電路的測量中，一般皆沒有將SMA 接頭的效應考慮進去，往往所測量出來的結果，并不是一個單純的電路板參數，而是包含著SMA接頭效應在里頭的電路板參數，而此時將測量的電路板參數再進行后續的各種分析時，因為并沒有減去SMA接頭的效應，所獲得的后續分析結果，準確度將會受到影響。

二、使用HFSS提取SMA接頭參數

在本研究論文中，第一階段SMA接頭參數的提取，我們使用HFSS仿真軟件進行，我們繪制出兩個SMA接頭對接的3D Model，對于后續的S-Parameter分析結果，影響最主要為Teflon介質材質的部份，因此我們在設計SMA 3D Model時，我們主要針對SMA接頭中Teflon材質其中的Relative Permeability與Loss tangent兩者進行調整，并且與測量的情形進行比較找出最正確的值。

由于網絡分析儀測量上的限制，我們必須將兩個SMA接頭連接起來(如圖一)，并且使用時域反射儀測量對接后的SMA接頭阻抗是否為50歐，之后再接上網絡分析儀進行測量，測量的范圍為50MHz到10GHz，測量結果(如圖二)。

圖一、SMA 接頭對接圖

圖二、SMA接頭測量S11參數曲線圖

我們從網絡分析儀取得雙SMA接頭對接的S11參數之后，接下來就要開始使用HFSS來進行SMA接頭3D Model的制作，首先第一步就是先制作好SMA接頭的3D Model(如圖三)，接著按照流程圖(如圖四)上的流程，進行參數的提取，測量與模擬的結果，不斷的進行兩者間的對照，假設模擬結果不符合測量的結果，即返回3D Model進行Teflon材質參數上的修改，最后即可得到一個正確的單一SMA接頭的3D Model。

圖三、SMA接頭3D Model繪制圖

圖四、使用HFSS提取SMA接頭參數流程圖

模擬的頻率范圍為100MHz到10GHz，而在Teflon材質Relative Permeability參數等于3.317，Loss tangent參數等于0.0035時，我們得到了與測量結果吻合的S11參數(如圖五)。

圖五、SMA接頭S11仿真曲線圖

我們使用Matlab將測量的結果與模擬的結果進行兩者間的對照，取樣的點數為201點，頻率的范圍為50MHz到10GHz。由圖六可以看到，整體的S11參數大致上與測量結果吻合，但是在頻率5GHz之后，數值部份已經漸漸無法相當吻合，我想這可以歸究于S11參數是反射系數的關系，而整體的S11參數是很不好測量的，因為其數值都是在-30dB到-60dB之間，是相當小的值，因此如果有不小心動到測量的線路，或是線路有抖動的問題，都會造成量測結果的不準確，而模擬的參數對于實際上所測量的結果，通常也都會有一定程度上的誤差，因此只能做到盡量與測量結果吻合。

圖六、模擬與測試結果對照

三、使用ADS進行SMA Model的驗證

在使用HFSS提取完SMA接頭3D Model的S-Parameter之后，接下來所要做的就是使用ADS (Advanced Design System )進行SMA接頭參數的驗證。我們可以將S-Parameter轉成矩陣的表示方法(如圖七)，假設SMA接頭參數各為[A]及[C]，電路板參數為[B]，量測結果為[D]即可得到圖七中的式子。

圖七、電路參數矩陣示意圖

在本論文中，我們另外制作了2cm與4cm長傳輸線的電路板(如圖八)進行模擬與測量的互相驗證，驗證的方法為;先使用網絡分析儀測量實際2cm與4cm長傳輸線電路板之參數，接著將所測量出的結果代入ADS中，即可得到分析之結果(如圖九及圖十)。

圖八、2cm與4cm長傳輸線電路板



圖九、2cm長傳輸線電路板S參數

圖十、4cm長傳輸線電路板S參數

接著再將先前由HFSS所提取出的SMA接頭參數，代入ADS中，即可取得模擬的結果，我們再將模擬的結果與量測的結果，進行兩者間的互相驗證(如圖十一及圖十二)，從圖中我們可以發現，兩者間的對照可以說是非常吻合，而在2GHz的共振點，是由電路板的共振所造成的，因此從兩者間的驗證，我們可以得知之前從HFSS之所提取出的SMA接頭參數，是正確無誤的。而在往后的高速電路測試模擬中，我們即可代入此SMA 接頭的參數，將SMA接頭的效應考慮進去，所得到的結果將會更為正確，也將會是一個更為單純，不包括SMA效應在里頭的電路板參數。

圖十一、2cm傳輸線模擬與測量對照圖

圖十二、4cm模擬與測量對照圖

四、結論

本論文成功地完成使用計算機輔助設計軟件Ansoft HFSS進行SMA接頭的3D Model的繪制及模擬，并且在HFSS中調整SMA接頭的介質參數，而在Teflon材質Relative Permeability參數等于3.317，Loss tangent參數等于0.0035時，我們得到了與測量結果吻合的S參數，并且使用ADS軟件平臺，驗證獲得2公分及4公分長傳輸線具有相同模擬及測量結果。

關于板級SMA頭連接器參數提取方法就介紹到這了，想了解更多與sma連接器相關的技術文檔，可以進入我們的sma連接器產品專題：http://15800.cn/rf-connectors/sma-connectors/，在這個專題上您可以了解產品的性能屬性圖紙等信息，還可以閱讀技術文檔板塊中的文章。德索五金電子，專業的sma接頭制造商，至今已有十三年的歷史，產品通過ISO認證，承諾一年質保。

下文中，德索五金電子工防師將為您介紹一下關于BNC視頻接口連接器的浪涌防護方案，將會從方案防護電路圖、應用環境、方案闡述、使用保護器件四個方面展開，具體如下：

一、方案防護電路圖

二、應用環境

1.雷雨天氣頻繁

2.網絡通信設備遭受雷擊后危害嚴重

3.浪涌防護等級要求高

三、方案闡述

1.本方案采用一顆TSS，殘壓低，結電容小，不影響數據的傳輸。

2.滿足ITU.K.21等浪涌測試標準。

3.可通過 ITU.K.21 10/700μs-5/320μs 40Ω 6KV浪涌測試。另外，耐壓等級與TSS選型有關。

四、使用保護器件

本文由德索五金電子bnc連接器廠商(http://15800.cn/ )獨家編撰，如有轉載，請注明出處。了解更多bnc連接器相關的技術文章請百度搜索“德索電子”，在我們的資訊頻道上，每天有工防師為您編撰的連接器相關的技術文章，滿足您的求知需求。如需采購bnc連接器相關產品，可以上我們的bnc專題頻道，了解具體的bnc產品詳情，定不負所望。

bnc產品專題地址：http://15800.cn/rf-connectors/bnc-connectors/(點擊一下，立馬進入，產品圖紙齊全，分類清晰，方便您的采購!并附有相關的bnc技術文章展示，讓您全方位了解bnc系列的產品。)

找到合適的連接器真的有那么困難嗎，可能您還沒找對方法!方法對了，選擇合適的連接器就是一件so easy的事情，下面德索五金電子工防師來給您科普一下如何挑選合適的連接器產品。

如果你工作的地方只有一個飯館，吃飯是件很自然的事情，去吃就好了。當你的周圍有幾十家飯館的時候，你每天最困擾的就變成了“我今天要吃什么呢?”

原因?選擇性太多，可能性太多。

在我們的設計中也是如此，如果是一個所有的需求都定下來的項目，按照項目的需求去做是件非常直接的事情，但往往最折騰人的是什么呢?板子上的那些需要靈活性的地方。工防師要設計一款新的板卡，尤其是設計一款開發板的時候，最費時但又感覺沒有多少技術含量、選不好還會讓自己非常郁悶的環節是什么? – 確定自己的板子上用什么連接器!

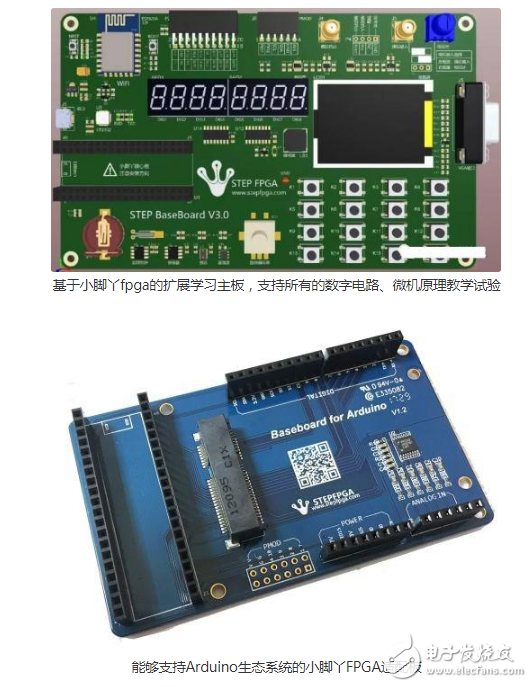

比如當初我們?yōu)樾∧_丫FPGA模塊就傷盡了腦筋：

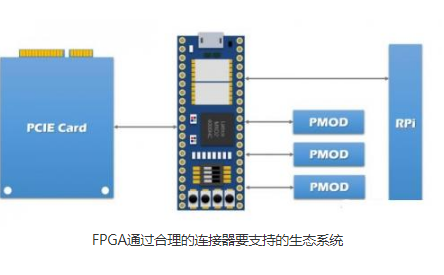

要讓40個管腳的小腳丫FPGA核心板能夠像孫猴子一樣神通廣大，那就得擴展啊，不僅要支持目前市場上主流的FPGA開發板能夠支持的所有功能，支持所有高校的數字電路、微機原理與接口技術的試驗，作為一款號稱開源硬件的平臺，那一定要接入當今市場上主流的開源平臺生態系統 – Arduino、樹莓派、PMOD，因為這些系統的配件、外設最容易買，這還不夠 – 我們的理念是讓初學者通過自己動手在PCB設計的成就感中迅速掌握全面的硬件設計技能，那還要方便地讓工防師在我們的平臺上擴展他自己的設計，且成本盡可能的低，能夠支持的速度盡可能地高。



　　為此，我們的團隊耗盡了無數的腦細胞，畫了不下50遍的草稿，終于確定了小腳丫FPGA上的36個信號線、兩個擴展板以及學習主板上的功能和相關的連接方式。



　　朋友們是否有過類似的體驗?

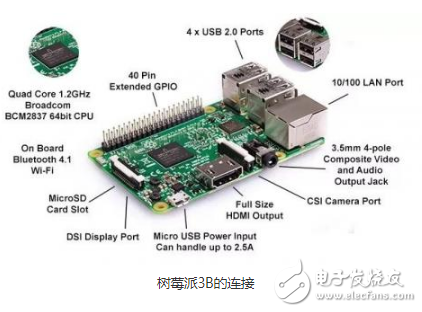

再來看看這幾年全球最火的開源平臺樹莓派：



　　你能想象這個團隊為了這個系統支持哪些外設、保留哪些連接器、如何安放這些連接器廢了多大勁么?

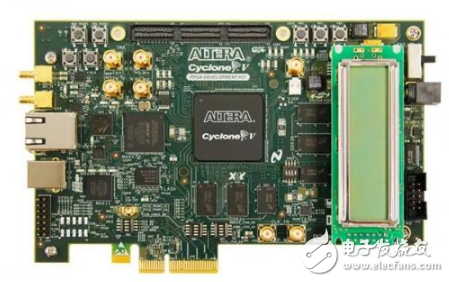

再看看下面的這款FPGA開發板 – 電源、調試、網絡、RF、板板之間的連接，選哪些?放幾個?放在哪里?如何放?



　　這種看起來沒有多少技術含量(貌似我們的理論體系里都不學這些)的事情最需要綜合性的系統設計能力。

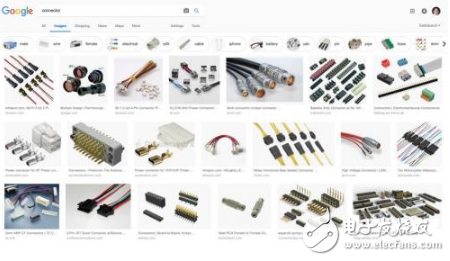

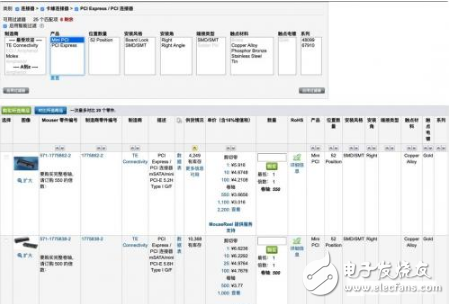

我們先到貿澤的網站上看看有多少種不同的連接器吧：

是不是已經被這么多的分類，每個分類下這么多的型號給震驚了?要知道Mouser官網上列出來的只是Mouser被授權銷售的供應商的部分產品而已。當然這些供應商應該也是我們電子行業主流的，參考這些廠商的產品已經能夠滿足我們的設計需求了。順便說一下，多去這些供應商的網站上去轉轉，可以豐富自己對連接器的全面認識，就像你搬到一個新的地方去工作，最好先了解周圍都有哪些飯館，每個飯館里都有哪些口味可供你選擇。

我們再來講講選用連接器的一些最基本的要點：

首先，日常對連接器認知的積累很重要(要見過大世面)：

平時多參加一些連接器廠商參與的一些技術研討會、展會，收集整理一些這些供應商提供的精美的產品手冊，有空的時候翻一翻，對他們的這些產品有一個大致的印象;

多瀏覽一些連接器供應商的網站，這些供應商的名字可以從分銷商的網站上獲取，并根據分銷商網站上的價格、庫存信息等收藏關注一些跟自己項目相關的連接器的技術信息;

各種場合會遇到一些設計得非常精致的板卡，拍一下圖片，尤其是其用的連接器，如果你對上面的連接器有興趣，可以通過查找其原理圖、設計文檔、BOM清單等查找到該連接器的型號及相應的技術信息;在觀察的時候尤其要注意該板卡跟其它板卡之間的連接方式;



　　在設計板子的時候選擇連接器需要注意以下的原則：

滿足功能的要求 – 根據你要連接的對象、根據系統需要的信號線的多少和性質;

連接器注定是要成對的：一定要找到跟它匹配的另一半(插頭配插座、插座配插頭)或者連接電纜，如果你選中了一款插座，結果在加工以后找不到相應的插頭或連接電纜，那這個插座也是沒用的;

滿足空間的要求 – 連接器的大小要能夠在板子的有限空間上放置，能方便同其它板卡或電纜進行連接，每個管腳之間的間距要根據空間以及安裝的便捷性來選擇，連接器的高度也有不同，比如小腳丫FPGA的擴展卡用的MiniPCIe的連接器就有多種不同的高度，這就要根據擴展板上的器件以及安裝的需要選擇最合適的一種;



　　功率連接器要能滿足能夠承載最大電流的要求;

滿足速度的要求 – 對于高速的數據需要高速的連接器，尤其是需要差分走線的場合;

安裝便捷 – 視覺上能夠識別并可以快速組裝，不需要工具或者僅需要簡單的工具就能夠搞定;

長期使用可靠，尤其是要放置“微動”這種最常見的故障，是否需要鎖定機關?很多朋友遇到過USB插座沒用幾次就給插掉的情形吧?

特殊的應用場景還要考慮到引腳之間的絕緣、堅固性、抗震性、耐水性等;

價格 – 在考慮完以上的因素后就要看價格了，就像你下館子，首先要找一個你能吃、喜歡吃、健康、干凈的餐館，滿足這些情況的前提下，再考慮哪家相對便宜。

挑選合適的連接器其實就這么簡單，更多挑選連接器的相關的技術文檔、新聞資訊，您可以上我們的博客專題查看更多，專題地址：http://15800.cn/news/。德索五金電子有限公司成立于05年，是一家集新產品研發、生產、售銷于一體的專業bnc連接器制造企業。公司主導產品為：bnc連接器，bnc轉接頭、bnc線纜等射頻連接器產品為主體，大部份產品通過了ISO認證

本文來源：http://15800.cn/7643.html

對于連接器相關的從業人員，對于莫仕連接器一定不會陌生，下面，本公司編輯部特別轉述了一篇關于莫仕針對bnc射頻連接器與組件改產查看體驗的新聞，旨在讓大家更好的了解與bnc射頻連接器相關的知識。

Molex 推出全新射頻產品線 BNC 射頻連接器與組件。Molex 此次創新針對領先的 8K 高速、高清晰度電視 (HDTV)、視頻設備以及攝像頭制造商而設計，其回波損耗性能超出 SMPTE 2082-1 標準，在將來拓展帶寬的過程中無需再更改連接器硬件。

新型的 BNC 射頻連接器產品線有助于幫助客戶應對諸多的挑戰。通過傳輸頻率高達 12 GHz 的信號，該連接器采用了具有市場上最佳阻抗的匹配組件。Molex 的 12 GHz BNC 射頻連接器與組件可使用戶超出串行數據傳輸?shù)男阅芤?，適合攝像頭、監視器和交換裝置之類的 8K 高清電視及視頻設備。提高的帶寬有助于承載 8K 高清視頻應用所需的更多數據，實現頂尖的性能，并且使設備的 OEM 可以利用單一的視頻端口來取代 4K 高清視頻設備中的三個端口。設備靈活性上的選項則包括直角、垂直和穿板式的印刷電路板配置。

Molex 的 12 GHz BNC 射頻連接器與組件采用 75 歐姆的阻抗，向下兼容 3 GHz 75 歐姆的 BNC 連接器。此次新設計的主要推動力來自于對廣播電視市場上用戶對 8K HDTV 產品的預計需求。電影電視工防師學會定期更新對硬件設計的標準，這意味著業內人員會不斷的經歷各種變化。Molex 提供的連接器與組件超越了 8K HDTV、8K 高清視頻以及各種廣播應用的串行數據傳輸標準，幫助客戶保持領先。這類產品還可在未來實現帶寬的拓展而無需更改硬件。

Molex 產品經理 Kerrie Chen 表示：“我們密切關注客戶的要求，為 8K 視頻改進設備。越來越多的廣播設施，尤其是那些現場直播體育賽事的機構，都在尋求著不斷增強觀看者的體驗。Molex 的 BNC 射頻連接器與組件可以使高清的分辨率提高一倍。Molex 是最早滿足或超出電氣性能目標水平的供應商之一?！?/p>

關于莫仕BNC射頻連接器與組件改善查看體驗的內容就介紹到這里了，更多與bnc連接器相關的技術文檔、新聞資訊，您可以上我們的bnc產品專題查看更多，專題地址：http://15800.cn/rf-connectors/bnc-connectors/。如需采購bnc連接器相關產品，除了莫仕連接器這樣的知名廠商以外，您還可以考慮一下德索電子的bnc系列產品，質量上絕對讓你放心，通過了ISO認證，符合國際環保的需求，并且承諾客戶一年內免費質保。

在此，德索bnc連接器生產廠商本著“精誠合作、不斷創新”的發展思路一如既往的為廣大國內外客戶提供優質的產品與服務，并熱誠歡迎廣大客戶朋友前來參觀指導、洽談業務。德索五金電子有限公司成立于05年，是一家集新產品研發、生產、售銷于一體的專業bnc連接器制造企業。公司主導產品為：bnc連接器，bnc轉接頭、bnc線纜等射頻連接器產品為主體，大部份產品通過了ISO認證。

談起rj45連接器，相信很多人一定不會覺得陌生，但是若問你rj45連接器中的濾波器有什么作用，它與以太網有何關系，怕是沒幾個人能全面的回答出來，為了讓大家更好的了解RJ45連接器中的濾波器在以太網中的作用，下面德索五金電子工防師將為您進行一個詳細的解答。

設備中，通過PHY接RJ45時，rj45連接器中間都會加一個網絡變壓器。有的變壓器中心抽頭接到地。而且接電源時，電源值又可以不一樣，3.3V，2.5V，1.8V都有。這個變壓器的作用分析如下：

1、中間抽頭為什么有些接電源?有些接地?這個主要是與使用的PHY芯片UTP口驅動類型決定的，這種驅動類型有兩種，電壓驅動和電流驅動。電壓驅動的就要接電源;電流驅動的就直接接個電容到地即可!所以對于不同的芯片，中心抽頭的接法，與PHY是有密切關系的，具體還要參看芯片的datasheet和參考設計了。

2、為什么接電源時，又接不同的電壓呢?這個也是所使用的PHY芯片資料里規定的UTP端口電平?jīng)Q定的。決定的什么電平，就得接相應的電壓了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

3.這個變壓器到底是什么作用呢，可不可以不接呢。從理論上來說，是可以不需要接變壓器，直接接到RJ45上，也是能正常工作的。但是呢，傳輸距離就很受限制，而且當接到不同電平網口時，也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后，它主要用于信號電平耦合。其一，可以增強信號，使其傳輸距離更遠;其二，使芯片端與外部隔離，抗干擾能力大大增強，而且對芯片增加了很大的保護作用(如雷擊);其三，當接到不同電平(如有的PHY芯片是2.5V，有的PHY芯片是3.3V)的網口時，不會對彼此設備造成影響。

關于“RJ45連接器中的濾波器在以太網中的作用”就介紹到這里了，是不是有點吃驚，沒想到RJ45連接器中的濾波器在以太網中竟有這么多作用。在我們的rj45知識頻道15800.cn/category/rj45ask/還有更多rj45相關的技術文檔，感興趣的用戶可以前往查看。本司至今已有十三年的rj45網絡連接器生產設計歷史，所產的rj45網絡連接器銷往全世界40多個國家和地區，深受國內外用戶的好評。同時，德索的rj45網絡連接器產品均通過了ISO認證，符合國際環保要求，值得每一位用戶的信賴。

德索五金電子的rj45系列產品被廣泛應用于網絡、通訊設備上，目前，rj45系列產品也是本公司的主推產品，銷量很好，受到很多用戶的青睞。如果您有RJ45連接器采購與定制需求，可以撥打德索的采購熱線電話： 0769-81153906，專人輔助您的RJ45連接器采購工作。最后，衷心祝愿德索的每一位客戶工作順利，財源滾滾!在此，德索五金電子“精誠合作、不斷創新”的發展思路一如既往的為廣大國內外客戶提供優質的RJ45連接器產品與服務，并熱誠歡迎廣大客戶朋友前來參觀指導、洽談業務。
