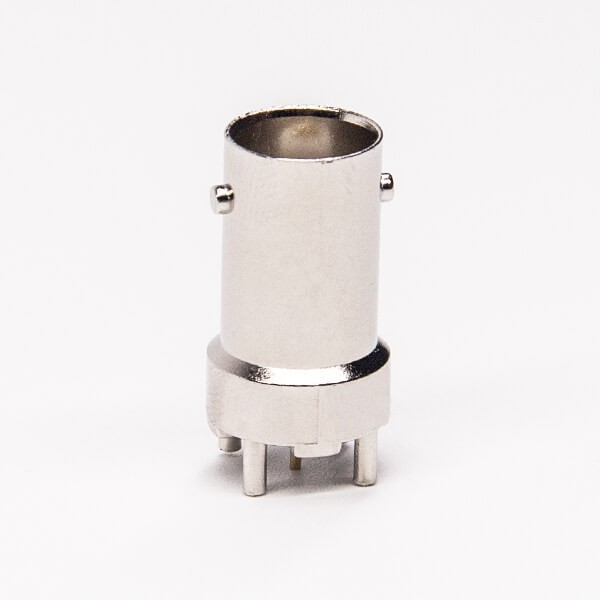

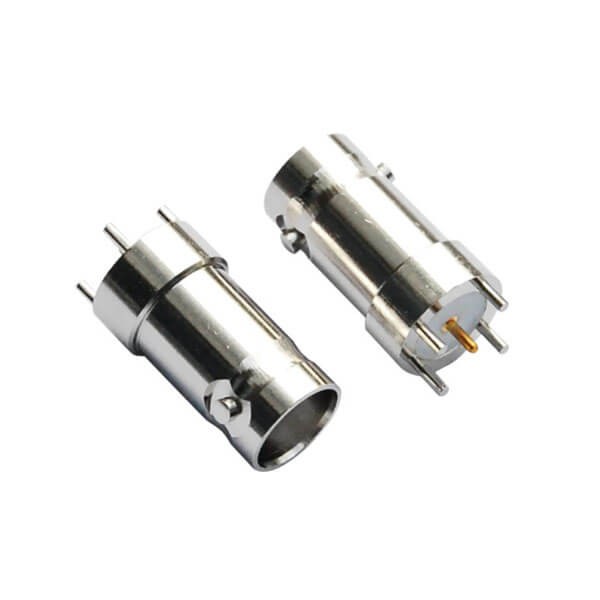

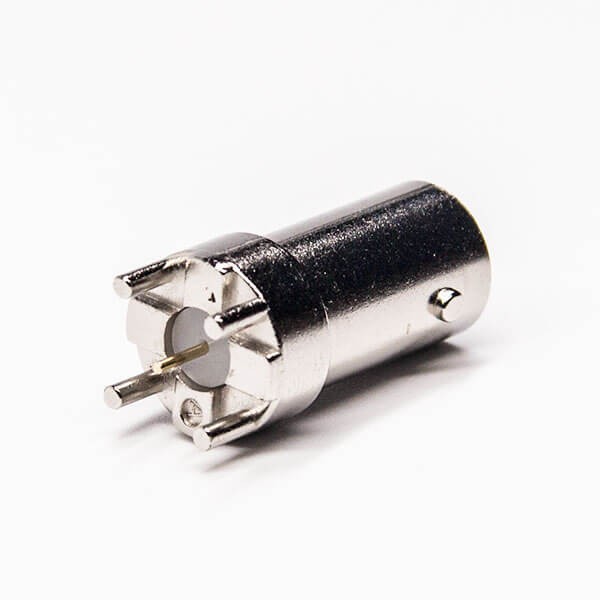

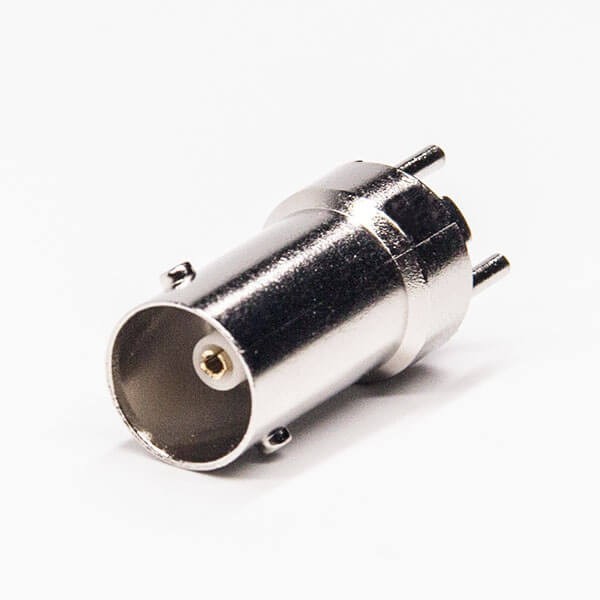

pcb 連接器BNC射頻同軸 直式鋅合金母頭
料號：DOSIN-801-0057
標簽：PCB板端,母頭,直式,鋅合金,RF射頻同軸,BNC連接器,50歐姆,4腳
產品特點：
技術參數
電氣性能
| 阻抗 | 75 ohm |
| 頻率范圍 | 0-3 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3 GHz/ 彎式≦ 1.30/3?GHz |
| 耐電壓 | 1500 V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦1.5 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 × 103 mΩ (Megohms min.) |
機械性能
| 耦合方式 | 卡口連接 |
| 保持力 | 6 lbs min. |
| 機械壽命 | ≧500 cycles |
環境性能
| 溫度范圍 | -40?C – +60?C |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Zinc Alloy | Nickel (Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | None |
包裝與運輸
產品圖紙
